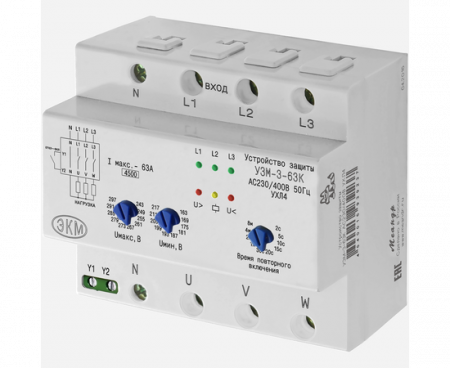

Меандр Устройство защиты трехфазное УЗМ-3-63К УХЛ4

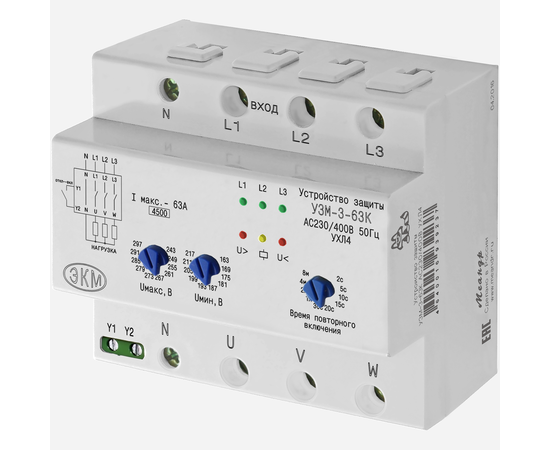

НАЗНАЧЕНИЕ Устройство защиты многофункциональное УЗМ-3-63 (далее устройство) предназначено для: отключения оборудования при нарушении порядка чередования фаз, выходе значения напряжения и/или частоты в трехфазных сетях за нормативные/установленные параметры; защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание. ПРИНЦИП РАБОТЫ УСТРОЙСТВА После подачи напряжения питания на вход устройства, включаются зеленые индикаторы L1, L2 и L3. Если напряжение находится в заданных пользователем пределах, то нагрузка подключается к сети питающего напряжения и зажигаются жёлтый индикатор работы исполнительного реле. В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования. Индикация параметров функционирования устройства работает в следующих режимах: если напряжение питания одной из фаз превышает верхний порог отключения, то включается красный индикатор "U>", происходит отключение исполнительного реле (желтый индикатор работы реле гаснет). При возврате напряжения сети в установленные пределы, начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (задается пользователем в интервале от 0,1 до 10 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается; если напряжение одной из фаз выходит за нижний порог отключения, то включается индикатор "U" включаются попеременно; если произошло изменение частоты сети более чем на 10%, то происходит отключение нагрузки, а индикаторы "U" мерцают одновременно; если в сети имеется разница в уровне напряжения между фазами более 25%, то после отключения нагрузки индикаторы "U" медленно одновременно включаются/отключаются. Пользователь самостоятельно может изменить задержку времени включения (в интервале от 0,1 до 10 секунд) с помощью ручки регулировки, расположенной на лицевой части устройства. ОСНОВНЫЕ ОСОБЕННОСТИ Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ; Контроль частоты сети 45-50 Гц; Контроль порядка чередования фаз; Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.); Номинальный ток коммутации 63А по каждой из фаз; Двухпороговая защита от перенапряжения(задержка срабатывания): >верхнего порога срабатывания/(0,2с), >300В/(20мс) Двухпороговая защита от снижения напряжения /(задержка срабатывания): < нижнего порога срабатывания/(10с) и <130В/(100мс) возможность изменять время задержки повторного включения в интервале от 0,1 до 10 секунд; Встроенная варисторная защита от импульсных скачков сетевого напряжения Время коммутации нагрузки при скачках напряжения - 30 мс;
