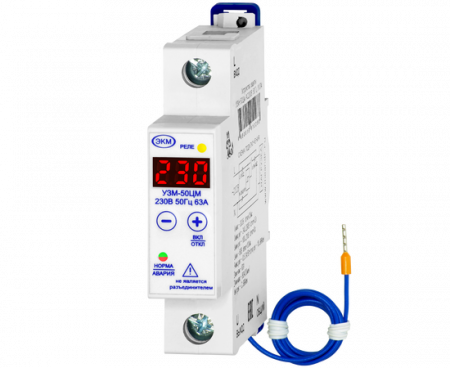

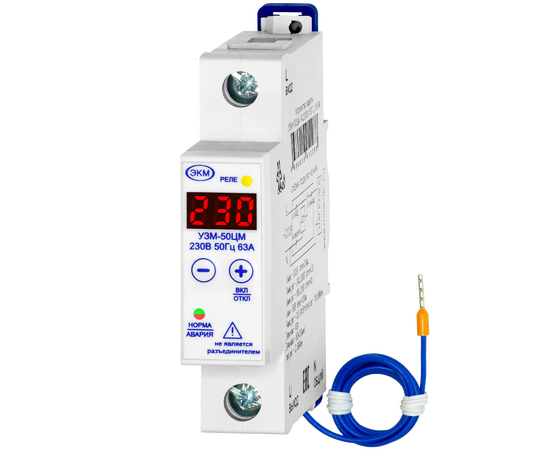

Меандр Устройство защиты УЗМ-50ЦМ УХЛ4

НАЗНАЧЕНИЕ

Устройство защиты многофункциональное УЗМ-50ЦМ (далее устройство) предназначено для:

отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА

После подачи напряжения Устройство выдерживает время перехода в режим готовности (5 секунд). При этом индикация не работает. Если напряжение находится в допустимых пределах начинается отсчет времени включения нагрузки. В процессе отсчета зеленым цветом мигает индикатор "норма/авария", указывая на отсчёт выдержки времени включения, а на дисплее отображается время оставшееся до включения Устройства. По окончании отсчета времени нагрузка подключается к сети питающего напряжения и зелёный индикатор начинает гореть постоянно. Если в процессе отсчета напряжение сети выйдет за установленные пороги срабатывания, то отсчет времени сбросится, на дисплее отобразится значение напряжения сети, а индикатор "норма/авария" будет гореть красным цветом.

В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.

Если напряжение питания выйдет за установленные верхний или нижний пороги, то начнется отсчет задержки срабатывания устройства (0,2 секунды для верхнего порога и 10 секунд для нижнего). Если в процессе отсчета напряжение сети не вернется в заданные пороги срабатывания, произойдет отключение нагрузки от питающей сети. При возврате напряжения в установленные пределы начинается отсчёт выдержки времени повторного включения. После окончания отсчёта времени (по умолчанию 10 секунд) нагрузка подключается к сети питающего напряжения. Если во время отсчёта времени вновь произойдёт выход уровня напряжения за допустимые пределы, то отсчет времени повторного включения сбрасывается.
