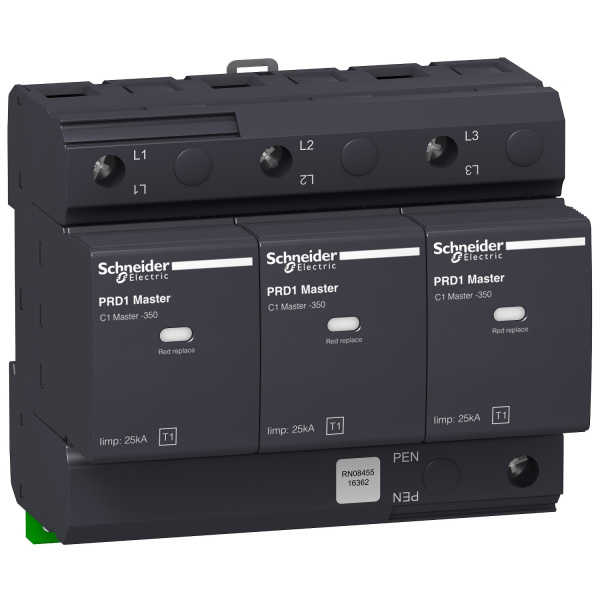

SE Acti 9 PRD1 MASTER Грозозащитный разрядник со сменными картриджами (ОПН) 3-пол. КЛАСС 1

Наименование продукта
Acti9 PRD1 Master
Тип продукта
Грозозащитный разрядник со вставным патроном
Краткое название устройства
Главное устройство PRD1
Область применения
Распределение
Стандарты
EN 61643-11:2012
IEC 61643-11:2011
Сертификаты
CE
Этикетки качества
KEMA-KEUR
Описание полюсов
3P
Дистанционная сигнализация
С
Состав сигнальных контактов
1 SD (1 переключающ.)
Тип искрового разрядника
Электрическая распределительная сеть
Система заземления
TN-C
IT 230
Дополнительные характеристики
Тип и класс искрового разрядника
Тип 1
Технология, используемая в искровом разряднике
Искровой промежуток
Номинальное рабочее напряжение
230/400 В Переменный ток (+/- 10 %) в 50/60 Гц
Номинальный ток разряда
Общий режим: 25 кА (L/PE)
Импульсный ток
Общий режим: 25 кА L/PE 12,5 Кл
Максимальное непрерывное рабочее напряжение
Общий режим: 350 В L/PE
Максимальное напряжение изоляции
Общий режим <1,5 кВ Тип 2 L/PE
Кратковременное перенапряжение
1200 В N/PE 200 мс Выдерживает
415 В L/N 5 с Выдерживает
440 В L/N 7200 ms Режим безопасного повреждения
Сопровождающий ток
50 кА Дифференциальн. режим L/N
100 А Общий режим N/PE
Тип разъединителя
Cоответствующий предохранитель GG 315 А стандартный
Cоответствующий автоматический выключатель Compact NSX100F 100 А кривая С - Icu 36 кА
Cоответствующий автоматический выключатель Compact NSX100N 100 А кривая С - Icu 50 кА
Напряжение цепи сигнализации
1 A/250 В пер. ток
1 A/30 V пост. ток
